上海淞沪建材/界面剂是对某种物体表面进行处理的一类处理剂统称，它在工业生产、建筑、军事等领域都有广泛应用。界面剂通过对物体表面进行处理，该处理可能是物理作用的吸附或包覆，也经常是物理化学的作用。目的是改善或完全改变材料表面的物理技术性能和表面化学特性。以改变物体界面物理化学特性为目的产品，也可以称为界面改性剂。对物体表面进行处理，以改善材料的表面性能，则称为表面处理。界面剂在不同领域都有应用，对物体表面处理工艺手段及目的也都不同，常见的界面剂对物体界面的处理与改性可分为四种工艺类型：润湿与浸渍、涂层处理、偶联剂处理以及表面改性。

应用在建筑领域的，有混凝土界面剂、瓷砖界面处理剂、建筑保温板界面处理剂等归类为采用涂层处理施工方法的一类界面剂。
2分类

①干粉状界面剂
②乳液型界面剂（分为单组分和多组分）：常用的有VAE（醋酸乙烯-乙烯共聚乳液）乳液型界面剂、丙烯酸乳液型界面剂。
3应用范围

界面剂适用于瓷砖、玻璃马赛克、抛光砖、玻化砖、大理石、水磨石、水刷石、混凝土、水泥、砂浆等表面，在旧涂料面上应用本产品时须经试验确定。
应用经验：
①首先，关键是要知道用于什么基面，采取什么施工方式，再选择用什么材料，不是有一个界面剂配方就什么都用的上。如果用抹刀抹（单组分常用施工方式），就不用担心界面剂过稠，配方中加水量一般较低（25%左右），抹完后界面剂没干时，马上抹砂浆，粘结力是的；如果用刷子刷涂施工，就不能用粗砂，多加一些胶粉，提高用水量（40%左右），但是成本会提高；还有就是用喷枪喷涂施工。
②界面剂用粗砂会比细砂强度高些；如果胶粉质量不好，很难做出界面拉毛效果。
③瓷砖、钢铁上用的界面剂，用双组分的乳液型界面剂（环氧胶粘剂）、再用双组分水泥基粘结剂；直接用干粉水泥基界面剂不保险，一点受力可能使整块全掉，而且成本过高。

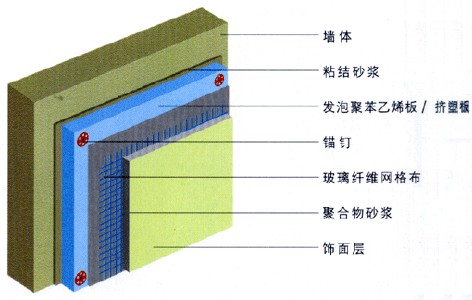

④现在薄抹灰外墙保温系统中使用的保温材料为膨胀聚苯板（EPS）或挤塑聚苯板（XPS）。EPS板一般直接用胶粘剂粘上墙，也有根据实际情况使用界面剂的；通常XPS板表面有一层致密的皮，粘结性很差，所以都要求使用改性聚合物乳液界面剂（水泥基界面剂便宜，但是喷到板面上后有起粉现象，不利于粘结，原因大概是由于涂层太薄，失水过快，水泥得不到充分水化导致），但如果粘结砂浆非常好，用毛面的挤塑板的话也可以不用界面剂。
⑤XPS板乳液界面剂用几种乳液和水混合就行，一般多选择VAE乳液，与水拌和，吸水率一般的基层就少用点乳液，吸水率大的基层就多加点乳液，然后加少量消泡剂、纤维素醚之类的，要是需要放一段时间再加点防霉剂等。做出来之后的界面剂和水泥砂浆搅拌也叫界面剂，根据实际情况可用在其他方面。要注意的一点是，乳液加入量的浓度不要太高，否则界面剂结膜反而会起到相反的效果。
4施工工艺

1、施工环境须干燥，相对湿度应小70%, 通风良好。基面及环境的温度不应低于+5℃。

界面剂施工
2、基面准备：基面应该干净、不松动、无灰尘，油脂、青苔、地毯胶等应清除掉, 松动及开裂部位应事先凿除并修补好。
3、搅拌：每袋粉料（20公斤）加10升的水(水:粉=0.5 :1)，须用电动设备进行搅拌, 搅拌成均匀的稀浆状。
4、涂刷与干燥：用滚筒或毛刷把浆料涂刷到基面上，不能漏刷，然后让涂面干燥（约12小时）。
5、养护与成品保护：必须加强通风,自然养护即可，待浆料实干(表面变灰黑色)并确认完全封闭基面后,方可开展后续的工序。
6、工具的清洗 凝固的浆料很难清除。工具用后，应尽快用水清洗干净。
5施工用量

1—2公斤/平方米。
6产品包装

25—40kg防潮纸袋或塑料袋包装。
7说明事项

下雨时切勿进行室外施工；
要求施工温度在5℃以上；
储存于阴凉干燥处，未启封的产品有效期为6个月。
8注意事项

界面剂不含对人体有害的物质，无辐射，无有害挥发。本产品不能食用。本产品显碱性，扇灰施工时应避免大量吸入粉尘。不慎入眼，应立即用清水冲洗并尽快就医诊治，上海红顺界面剂厂家！
